Guide tableau électrique : fonctions, normes et types

portrait auteur article
nicolas, Le 5 mai 2021 4 minutes

Considéré comme l’élément central d’une installation électrique, le tableau électrique contrôle l’ensemble des circuits d’une maison. S’il est vieux, ou obsolète, il peut mettre en danger le logement. Comment être sûr d’avoir un tableau électrique pratique, efficace et conforme aux normes en vigueur ? Notre guide vous révèle tout ce qu’il faut savoir sur votre tableau électrique.

Qu’est-ce qu’un tableau électrique ?

Le tableau électrique est un coffret de taille moyenne, souvent encastré dans l’un des murs de l’habitation. Il regroupe des rangées de modules de différentes tailles qui correspondent à la distribution des circuits électriques dans la maison.

Le tableau électrique a 3 fonctions principales :
Diviser : Le tableau répartit le courant électrique à travers les différents circuits de la maison.
Organiser : Il permet de localiser rapidement les circuits électriques d’éclairage, de chauffage et de prises de courant de chaque pièce de la maison. Grâce à lui, les circuits peuvent être activés ou désactivés individuellement.
Sécuriser : Le tableau électrique joue un rôle majeur dans la sécurité des occupants d’une maison et dans celle de l’installation électrique. Il assure la protection grâce à des dispositifs tels que les disjoncteurs, le parafoudre, les fusibles ou l’interrupteur différentiel.

Appeler Depanneo

Besoin d'un électricien ?

Electricien expert : 09 80 80 10 91

Les modules du tableau électrique

Dans la plupart des logements, les tableaux électriques possèdent de 13 à 39 modules. Chaque module est relié à un circuit électrique. Pour chaque circuit, un disjoncteur est présent sur le tableau. Il permet la coupure immédiate de l’alimentation du circuit en cas de surtension ou de court-circuit.

Un module possède une taille standard de 17,5 mm. Il peut permettre d’établir un circuit pour :
• l’éclairage d’une pièce : interrupteurs, luminaires, etc.
• le réseau de prises d’une pièce : cuisine, salle de bains, chambres, etc.
• le réseau de chauffage du logement.
• un appareil en particulier qui demande un disjoncteur dédié : cuisinière, chaudière, etc.

Selon le type de dispositifs à installer sur votre tableau électrique, plusieurs modules peuvent être nécessaires. Certains éléments du tableau occupent :
• 1 module : disjoncteur modulaire, télérupteur, contacteur jour/nuit
• 2 modules : interrupteur différentiel, parafoudre
• 3 modules : horloge programmable
• 4 modules : éco-compteur

Normes de sécurité du tableau électrique

La norme qui réglemente l’installation d’un tableau électrique est la NF C 15-100. Elle énumère les dispositions à prendre pour que la protection des biens et des personnes soit assurée.

Les principales obligations du tableau électrique, selon cette norme, sont les suivantes :
• Son installation doit permettre de piloter facilement les manettes des disjoncteurs. Ces dernières doivent donc se situer à une distance du sol comprise entre 0,5 et 1,8 m pour un coffre avec porte et 0,9 et 1,8 m pour un coffret avec porte.
• L’espace technique du logement (ETEL) doit avoir une dimension minimale de 60 x 25 cm. Ses dimensions doivent idéalement correspondre à celles de la gaine technique (GTL), agrandies de 10 cm.
• 6 modules du tableau électrique doivent être laissés libres dans un logement collectif en cas de modification de l’installation électrique.
• 20 % des emplacements doivent être laissés libres dans une maison individuelle.
Bien choisir son tableau électrique

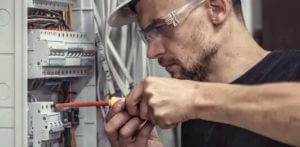

installation tableau électrique

Taille du tableau électrique

La taille du tableau électrique d’un logement dépend directement du nombre de rangées nécessaires. En général, une rangée contient 13 modules. Avant de choisir son tableau électrique, il est donc primordial de calculer le nombre de modules dont vous avez besoin. Pensez également au respect de la norme qui vous indique la quantité de modules qui doivent rester libres.

En règle générale, la taille idéale d’un tableau électrique est de :
• 2 rangées pour un studio ou un appartement de moins de 35 m².
• 3 rangées pour un logement de 35 à 100 m².
• 4 rangées ou plus pour les maisons de plus de 100 m².

Équipement minimum du tableau

Le coffret électrique de votre maison doit contenir au moins :
• 2 DDR (interrupteur + disjoncteur différentiel) dont un de type A
• 2 prises modulaires
• 1 bornier de mise à la terre
• 1 disjoncteur modulaire par circuit
• 1 éco-compteur (norme thermique RT 2012)

Prix du tableau électrique

Tableau électrique nu

13 modules (1 rangée)

20 €

26 modules (2 rangées)

40 €

39 modules (3 rangées)

60 €

Tableau électrique pré-équipé

13 modules (1 rangée)

80 €

26 modules (2 rangées)

160 €

39 modules (3 rangées)

250 €

Le coût des tableaux électriques présenté ici constitue une moyenne des prix du matériel. Bien sûr, ce tarif peut évoluer en fonction de la qualité et de la marque des produits. Ces tarifs ne comprennent pas la pose par un professionnel.

Pour le respect des normes en vigueur et la sécurité des habitants d’un logement, il est fortement recommandé de contacter un électricien professionnel pour toute installation d’un tableau électrique.

Besoin d'un électricien ? Devis Gratuit
Auteur de l'article
nicolas

Rédacteur web, autodidacte, est avant tout un passionné d’écriture au profil technique, doté d’une large expérience en BTP et dépannage.

Articles susceptibles de vous intéresser

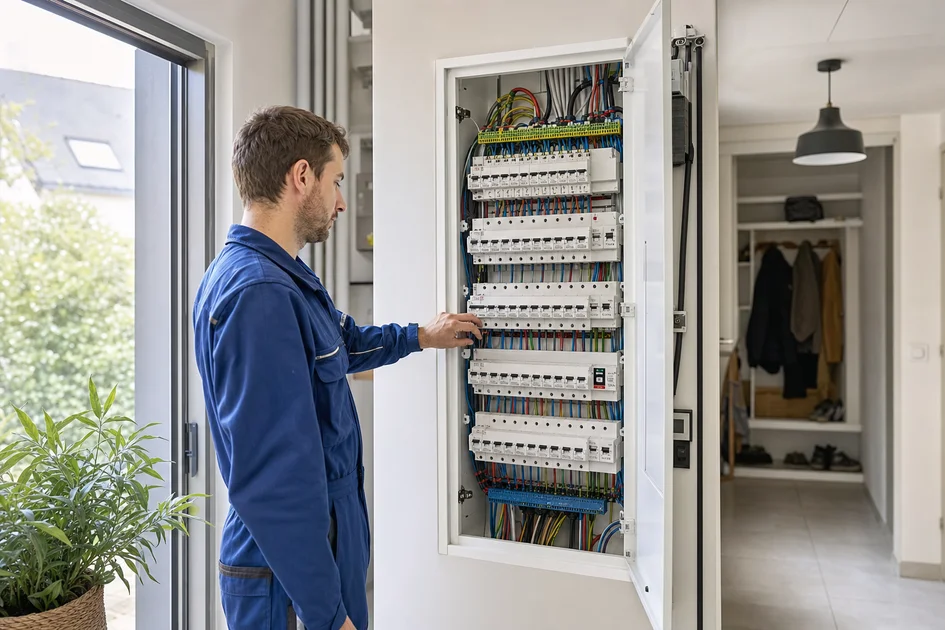

prix tableau électrique
Prix d’un tableau électrique en 2024

Que vous fassiez construire un logement neuf ou rénover un logement ancien, vous devez faire appel à un professionnel qualifié afin d’obtenir le meilleur prix pour votre […]

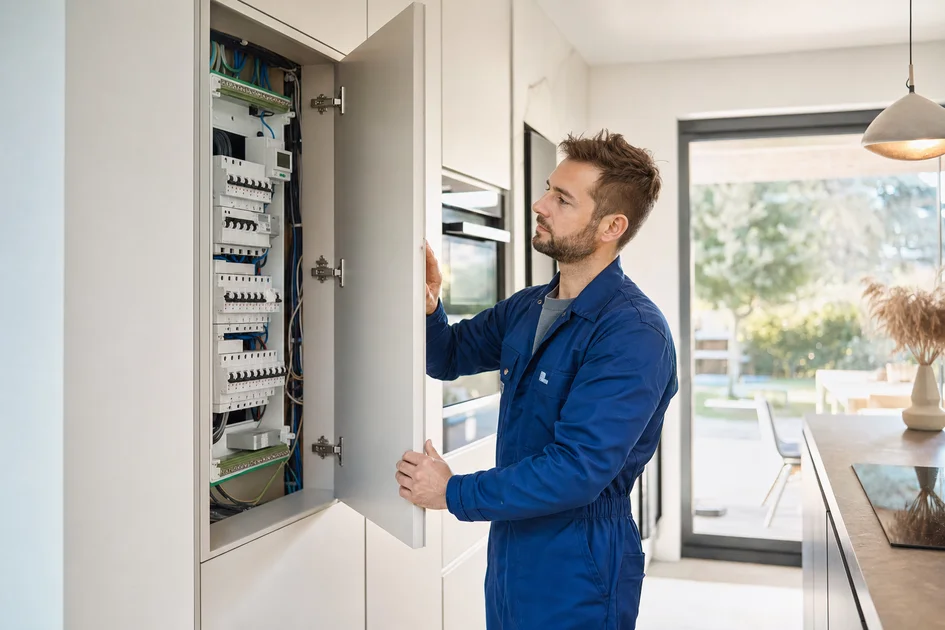

Renouvellement d’une installation électrique : quand et pourquoi ?
