Couleur des fils électriques : le guide complet pour un câblage sécurisé

Vous passez des heures à démêler un réseau de câbles électriques en craignant une erreur risquée ? Savoir identifier les couleurs des fils électriques devient alors primordial pour vos travaux. Cet article détaille le code couleur en vigueur, explique les usages du fil electrique bleu, vert/jaune ou noir, et vous alerte sur les particularités des anciennes installations. Voyons comment maîtriser le langage des cables electriques pour réaliser un cablage sûr et efficace – êtes-vous prêt à percer le secret de ces rubans colorés ?

Les codes couleurs électriques : un langage visuel essentiel

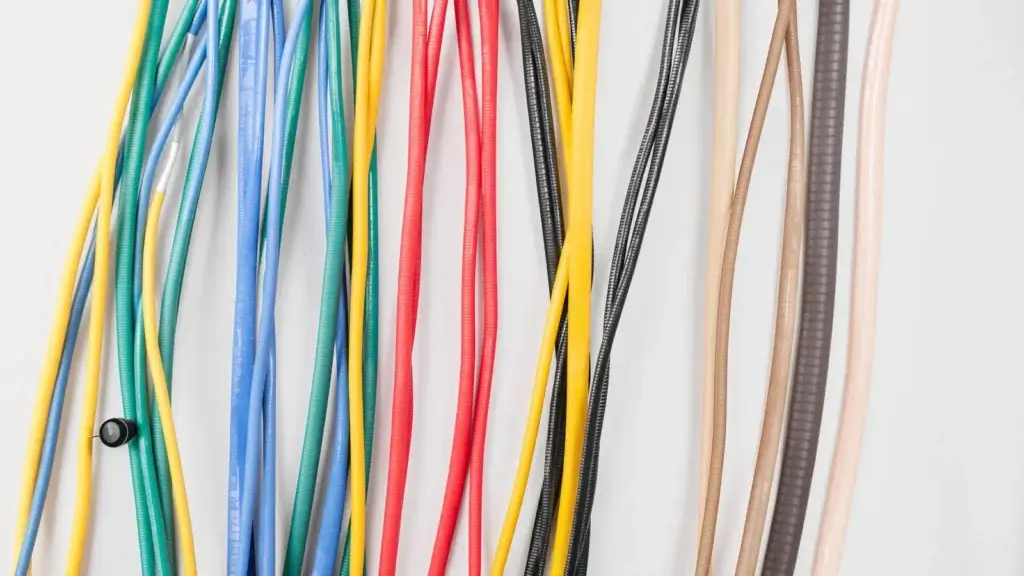

Les couleurs des câbles constituent un repère visuel indispensable pour identifier les conducteurs. Ce langage universel prévient les erreurs de raccordement tout en simplifiant les interventions sur les circuits.

Pour travailler en toute sérénité lors de manipulations de câbles, quelques précautions s’imposent :

• Coupure d’alimentation obligatoire : Isoler le circuit concerné au disjoncteur reste la première étape incontournable. Une simple interruption par interrupteur ne suffit pas !
• Contrôle systématique avec un multimètre : permet de vérifier l’absence de tension entre le fil de phase (généralement rouge ou marron) et le neutre (bleu).
• Équipement de sécurité adapté : Gants isolants et outils spécifiques devraient toujours accompagner vos manipulations de conducteurs, surtout sur les anciennes installations.
• Signalétique normative : La norme NFC 15-100 régit notamment le marquage des gaines – ces enveloppes plastifiées qui protègent les conducteurs.
• Prudence collective face aux risques électriques : Manipuler des câbles sous tension expose à des dangers majeurs. En cas d’hésitation sur un code couleur inhabituel, mieux vaut consulter un expert.

Ces bonnes pratiques, combinées à une bonne compréhension des couleurs normalisées, garantissent des interventions plus sûres.

Pour maîtriser ce langage colorimétrique, notre dossier thématique détaille chaque nuance, des classiques câbles noir aux récents conducteurs en blanc gainé de bleu. Une plongée instructive dans l’univers des câbles électriques et de leurs couleurs codifiées.

Les règles couleur à maîtriser

Neutre et terre : les fondamentaux

Ce tableau synthétise les couleurs réglementaires pour les conducteurs électriques, notamment le neutre et la terre :

Couleurs Normalisées des Fils Électriques : Neutre et Terre

Fil	Couleur Normalisée	Fonction Principale
Neutre	Bleu clair	Assure le retour du courant vers le réseau électrique, maintenant un potentiel électrique idéalement nul (0 Volt).
Terre (Protection)	Vert et Jaune (bicolore)	Protège les personnes contre les risques d’électrocution en évacuant les courants de défaut vers la terre.
Neutre (Ancien)	Gris ou Blanc (avant 1969)	Assurait le retour du courant vers le réseau électrique.
Terre (Ancien)	Blanc ou Gris (avant 1970)	Protégeait les personnes des accidents électriques en évacuant les surcharges électriques vers la terre.

Le conducteur bleu clair est réservé au neutre. Dans un circuit fonctionnant normalement, ce câble présente une tension quasi nulle (0 Volt).

Le câble jaune-vert assure quant à lui la mise à la terre. Ce conducteur bicolore évacue les fuites de courant vers le sol. Pour contrôler son bon fonctionnement, vérifiez toujours sa connexion au tableau électrique et à la prise de terre.

Les couleurs attribuées à la phase

Trois teintes dominent pour identifier la phase : rouge, noir et marron. La réglementation autorise ces couleurs pour les conducteurs sous tension, avec une préférence marquée pour le rouge dans les installations récentes.

Mais attention : le noir et le marron restent parfaitement valables. Lors d’un branchement, l’utilisation d’un multimètre s’avère indispensable pour repérer sans erreur le conducteur de phase.

Notre conseil : avant toute intervention sur un circuit existant, identifiez systématiquement les conducteurs à l’aide d’un vérificateur de tension.

Autres codes couleurs et bonnes pratiques

Fils spéciaux et retours de lampes

Le violet et l’orange servent parfois pour les circuits complexes. Signalons que le retour de lampe reste délicat à identifier car il échappe aux standards habituels de la phase, du neutre ou de la terre.

Avec la domotique, la gestion des couleurs des câbles devient primordiale pour faciliter les interventions. Dans une maison connectée, les conducteurs violets ou oranges se révèlent utiles pour différencier les automatismes des circuits classiques. Une astuce pratique consiste à utiliser des gaines colorées pour regrouper les câbles liés à un même système.

Anciens circuits : précautions

Attention aux logements pré-1970 : la terre pouvait alors être en rouge. Dans ces cas, un câble noir ou blanc pourrait correspondre à la phase actuelle. Paradoxalement, certains conducteurs anciens utilisent même du marron pour le neutre !

Pour sécuriser un circuit douteux, coupez d’abord l’alimentation. Avec un multimètre en position voltmètre, testez chaque fil par rapport à la terre. La phase affichera 230V. Quant au remplacement complet, mieux vaut consulter un professionnel – l’âge des gaines et l’état des conducteurs détermineront la marche à suivre.

Méthodes professionnelles

Les électriciens appliquent un code couleur strict pour éviter les erreurs. Saviez-vous qu’ils utilisent parfois du blanc pour marquer les dérivations dans les tableaux ? Une pratique qui simplifie grandement les repérages.

Outre le multimètre, les experts privilégient les testeurs sans contact pour vérifier les câbles sous tension. Pour les conducteurs regroupés dans des gaines, un marquage temporaire au ruban coloré s’avère souvent utile. Rappelons qu’un fil mal identifié dans un circuit triphasé peut entraîner des dysfonctionnements coûteux.

Sécurité et mise en conformité

Vérifications réglementaires

Le Consuel contrôle et certifie vos circuits électriques. Cet organisme agréé examine notamment la bonne mise en œuvre du câblage, des conducteurs et des gaines de protection. Son intervention s’impose pour toute création de réseau ou modification importante – pensez-y lors d’un ajout de câble supplémentaire dans une pièce.

Un défaut de conformité impacte directement votre responsabilité. Prenons un exemple : un conducteur mal isolé sous une gaine endommagée pourrait provoquer un court-circuit. Dans ce cas, l’assureur pourrait contester votre dossier. Même en vente immobilière, un diagnostic électrique défavorable oblige souvent à revoir le câblage avant transaction.

Solutions sans fil sécurisées

Les interrupteurs sans fil simplifient les rénovations. Plus besoin de tirer des câbles orange ou violet dans les cloisons ! Ces modèles s’installent simplement avec une alimentation par pile, évitant les saignées coûteuses. On peut ainsi positionner un commutateur près d’une porte fenêtre sans modifier le circuit existant.

Pour compléter le système, les interphones sans fil offrent une protection optimale. Leur câble d’alimentation discret se fond dans les plinthes blanches, préservant l’esthétique des murs. Certains modèles haut de gamme intègrent même un conducteur blindé pour éviter les interférences – une solution idéale pour les maisons équipées de multiples gaines techniques.

Perspectives et évolutions futures

L’unification européenne des codes couleur pour les câbles avance progressivement. Cette standardisation vise surtout à clarifier la lecture des conducteurs et à renforcer la fiabilité des circuits, qu’il s’agisse du neutre (souvent bleu) ou de la phase (marron ou rouge). Voilà une initiative qui simplifiera le travail des professionnels comme des particuliers.

Les réseaux intelligents modifient aussi notre approche des codes couleurs. Ces systèmes, qui connectent fournisseurs et utilisateurs, intègrent désormais des équipements comme les bornes de recharge ou les panneaux solaires. Paradoxalement, cette modernité s’accompagne d’un retour aux fondamentaux : on voit réapparaître des gaines orange pour les liaisons de communication, tandis que le violet gagne du terrain pour marquer les conducteurs hybrides. Avec l’essor des énergies décentralisées, certains préconisent même d’ajouter un câble blanc spécifique aux microproducteurs d’électricité.

Les outils de contrôle évoluent parallèlement. Le multimètre classique cède peu à peu la place à des détecteurs automatiques d’identification des fils par couleur. Une avancée pratique, surtout lorsqu’on intervient sur des gainages anciens aux codes disparates.

Identifier les couleurs des fils électriques reste primordial pour votre sécurité électrique. Voilà pourquoi maîtriser ce code couleur garantit des installations conformes tout en limitant les risques professionnels. Ne tardez plus : appliquez ces connaissances dès maintenant pour éclairer votre quotidien en toute sérénité !

FAQ

Quelles sont les conséquences d’une erreur d’identification des couleurs des fils électriques, au-delà du risque d’électrocution ?

Une erreur d’identification des couleurs des fils électriques peut entraîner des conséquences graves, au-delà du risque d’électrocution. Ces erreurs peuvent provoquer des courts-circuits, endommager les appareils électriques, et même déclencher des incendies.

Une installation électrique mal câblée rend les interventions de maintenance et de réparation futures très difficiles et dangereuses. De plus, une telle installation n’est pas conforme aux normes de sécurité électrique, ce qui peut entraîner des problèmes lors des contrôles et des assurances.

Comment identifier un fil de phase dans un circuit où les couleurs ne correspondent pas aux normes actuelles (par exemple, dans une installation très ancienne) ?

Dans une installation électrique ancienne où les couleurs des fils ne respectent pas les normes actuelles, il est crucial d’identifier le fil de phase avec prudence. La méthode la plus sûre consiste à utiliser un multimètre réglé en mode voltmètre alternatif, calibre 500V, pour mesurer la tension entre chaque fil et la terre. Le fil qui affiche une tension d’environ 220 volts par rapport à la terre est le fil de phase.

Avant toute intervention, il est impératif de couper l’alimentation électrique pour éviter tout risque d’électrocution. En cas de doute, il est fortement recommandé de faire appel à un électricien qualifié.

Existe-t-il des outils ou applications mobiles qui peuvent aider à identifier les fils électriques par couleur ou par fonction, en complément du multimètre ?

Oui, il existe des applications mobiles qui peuvent aider à identifier les couleurs des fils, fournissant des noms et codes de couleurs HTML, RVB et RAL. Des traceurs de câbles permettent également de gagner du temps et d’obtenir des relevés plus précis lors de l’identification des disjoncteurs.

En cas de doute sur la couleur d’un fil, un test avec un multimètre est conseillé pour vérifier la continuité et déterminer le rôle de chaque fil. Des étiquettes et repères de câbles peuvent être utilisés pour identifier les fils et câbles électriques.

Quelles sont les implications de l’utilisation de câbles de différentes couleurs dans un même circuit électrique, en termes de maintenance et de dépannage futurs ?

L’utilisation de câbles de différentes couleurs dans un circuit électrique a des implications significatives pour la maintenance et le dépannage futurs. Les codes couleurs facilitent l’identification des fils, assurant sécurité et conformité aux normes. La norme NF C 15-100 impose des couleurs spécifiques pour le neutre (bleu) et la terre (vert/jaune).

En cas de panne, les codes couleurs permettent aux électriciens de diagnostiquer rapidement les problèmes et de localiser les défauts, réduisant ainsi les temps d’arrêt et les coûts de réparation. Il est recommandé de marquer les câbles pour identifier clairement leur fonction, ce qui facilite grandement les opérations de maintenance.

Quels sont les risques associés à l’utilisation de rallonges électriques avec des fils de couleurs non standardisées ou endommagées ?

Les risques associés à l’utilisation de rallonges électriques avec des fils de couleurs non standardisées ou endommagées incluent l’électrocution, le risque d’incendie et de court-circuit. Un câble électrique endommagé peut provoquer une décharge électrique, avec des conséquences plus ou moins graves.

Une isolation endommagée peut provoquer des courts-circuits, augmentant le risque d’incendie. L’utilisation de rallonges non standardisées peut ne pas respecter les normes de sécurité électrique, augmentant les risques.

Comment la couleur des fils électriques est-elle prise en compte dans la conception de systèmes d’éclairage intelligents et connectés ?

Dans la conception de systèmes d’éclairage intelligents et connectés, les couleurs des fils électriques jouent un rôle crucial pour assurer la sécurité, la conformité aux normes et la facilité d’installation et de maintenance. Les normes NF C 15-100 imposent un code couleur pour identifier chaque fil électrique selon sa fonction.

Dans les installations domotiques, où différents systèmes sont interconnectés, il est crucial de respecter les normes de câblage pour faciliter la maintenance et les réparations ultérieures. L’utilisation de couleurs normalisées permet aux professionnels de travailler efficacement et en toute sécurité sur les circuits électriques.
