Tout savoir sur la chute de tension électrique

Les ampoules perdent en luminosité, les appareils ralentissent, votre portable cesse de se charger : ce sont les effets d’une chute de tension électrique. Cette anomalie électrique est très désagréable, car elle vous empêche de profiter pleinement de votre réseau électrique. Rassurez-vous ! Il existe des solutions pour les éviter. Dans cet article, découvrez tout ce que vous devez savoir sur la chute de tension électrique et sa prévention.

Qu’est-ce qu’une chute de tension électrique ?

Définition de la chute de tension électrique

Une chute de tension électrique est une diminution de la force de l’électricité qui circule dans un circuit électrique. Cela se produit principalement à cause de la résistance des câbles, de leur longueur ou de leur section insuffisante.

Les effets d’une baisse de tension électrique sont multiples :

• les appareils électriques fonctionnent de manière inefficace,
• certains dispositifs surchauffent,
• les disjoncteurs sautent,
• des étincelles et des incendies peuvent se produire,
• une surconsommation d’énergie notable peut apparaître.

Bon à savoir:

Vous souhaitez tout savoir sur les disjoncteurs qui sautent ? Découvrez notre guide complet pour mieux comprendre.

La différence entre tension et puissance

La tension est mesurée en volts (V). C’est la force qui permet à l’électricité de circuler dans un circuit. C’est un peu comme la pression de l’eau dans un tuyau. Plus la pression est forte et plus l’eau a de l’énergie pour avancer.

La puissance se mesure en watts (W). C’est la quantité d’énergie que les appareils utilisent pour fonctionner correctement. Plus un appareil a besoin de puissance, plus il consomme d’électricité. Si la tension peut être représentée par la pression de l’eau d’un tuyau, la puissance est la quantité d’eau à utiliser pour arroser un jardin.

En cas de chute de tension, c’est donc la force de l’électricité qui baisse. Mais la baisse de cette valeur importante entraîne également une perte au niveau de la puissance des appareils. Les appareils qui ont besoin de beaucoup de puissance pour fonctionner ne sont pas suffisamment alimentés.

Calcul de la puissance et de la perte de tension

Le calcul de la puissance se fait à partir de la tension et de l’intensité d’un courant électrique : P=U×I (Puissance = Tension × Intensité).

Bonus:

En cas de baisse de tension électrique, la puissance du réseau baisse. Il n’est donc plus possible de faire fonctionner des appareils à forte puissance.

Afin de contrôler les baisses de tension électrique, on calcule la perte de tension admissible. Selon la norme NF C 15-100, la perte de tension admissible (notée ΔU) est de 3 % pour les éclairages et de 5 % pour les autres usages. Sur un circuit classique (230 V), on a donc ΔU=6,9 V pour les éclairages et ΔU=11,5 V pour le reste. Lorsque la tension du réseau reste dans la norme, vous avez la garantie que vos appareils reçoivent suffisamment de tension pour bien fonctionner. Sinon, des anomalies graves peuvent apparaître.

Section des conducteurs et chute de tension électrique

Importance de la section des conducteurs

La section des conducteurs correspond globalement à la grosseur d’un câble électrique. Elle se mesure en coupant un câble transversalement et en mesurant la surface de matériau conducteur disponible. C’est pour cela qu’elle s’exprime en mm².

La section des conducteurs est le facteur qui a le plus d’impact sur la tension d’un circuit. Pour éviter les chutes de tension électrique, faites installer des câbles adaptés à votre réseau.

Calcul de la section des conducteurs

Il est possible de déterminer la taille (épaisseur) du câble nécessaire pour supporter le courant sans risque de surchauffe ou de chute de tension trop élevée. Un câble trop fin entraîne des pertes d’énergie et des risques de sécurité.

Formule de calcul de la section admissible : S = (ρ x 2L x P) / (ΔU x U)

Légende du calcul :

• S : section du câble (en mm²)
• ρ : résistivité des conducteurs (environ 0,0179 Ω.mm²/m pour le cuivre)
• L : longueur du câble (en m)
• P : puissance maximale (en W)
• ΔU : perte de tension admissible (en V)
• U : tension nominale d’alimentation du réseau (en général 230 V)

Exemple de calcul de la section des conducteurs

Imaginons que vous ayez une buanderie avec une prise de courant destinée à alimenter une machine à laver de 1000 W, un éclairage de 100 W et une prise pour un sèche-cheveux (ou autre appareil) de 50 W. Le tableau électrique est situé à 15 m. Tout est alimenté en monophasé 230 V.

Voici le calcul de la section de câble nécessaire pour alimenter ces appareils en toute sécurité :

S = (ρ x 2L x P) / (ΔU x U)

S = (0,0179 x (15 x 2) x 1150) / (11,5 x 230) =0,23

Une section de câble électrique de 0,23 mm² est suffisante pour alimenter votre buanderie.

Conseils pour éviter les chutes de tension

Outre le choix d’une bonne section de câble, voici quelques conseils pratiques afin d’éviter un problème de basse tension :

1. Adaptez la puissance des appareils à l’installation électrique.
2. Calculez correctement les besoins en puissance.
3. Évitez les surcharges sur une même ligne électrique.
4. Installez des dispositifs de protection (stabilisateurs, onduleurs).
5. Installez vos gros appareils sur des prises de courant spécifiques (lave-linge, four, plaques de cuisson, chauffage, etc.).
6. Faites entretenir régulièrement votre tableau électrique.

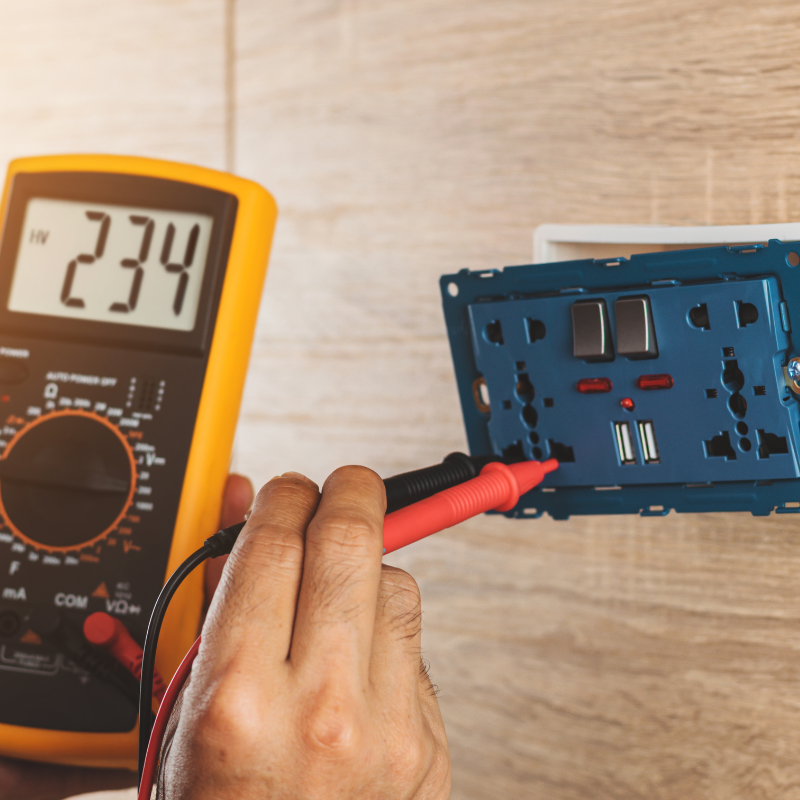

7. Surveillez fréquemment les niveaux de tension avec un multimètre.

Vous avez une chute de tension lorsque certains appareils se lancent ? Une baisse de tension en régime de démarrage se produit lorsque des équipements électriques (avec moteurs) ont besoin d’un courant élevé pour démarrer. Le lancement du moteur affecte l’alimentation électrique. Pour éviter cela, utilisez des démarreurs progressifs, optimisez la section des câbles et faites installer des condensateurs. De cette manière, vous compensez la puissance réactive et assurez un démarrage plus stable à vos appareils.

En cas de doute sur votre installation, ne tardez pas à consulter un électricien professionnel. Depanneo peut vous aider à trouver un professionnel. Demandez un devis gratuit !
